【干货第1篇】从CAD时代迈向BIM时代,你不得不知的四大变化

“2017第一届中国BIM经理高峰论坛”已经圆满结束一个星期了,这几天后台收到许多朋友留言,希望能整理出大会干货的文字版。看在你们这么爱学习的份上,小编决定从今天起开始老老实实地码字,从BIM基础篇到BIM专业级应用,一篇一篇来哈~

首先,我们来一个老生常谈的话题,明确下BIM时代与CAD时代的区别。(全文1400字,阅读大约需要4分钟。)老司机要飙车了,请系好安全带!

长江后浪推前浪,前浪死在沙滩上。

后浪风光能几时?转眼还不是一样。

时间倒回三十年前,那时候还是手工时代:手绘图纸、手写文档、手工制作表格,总之一句话,不管图形也好,文字也好,数据也好,都要以手工方式制作。来来来,让你们欣赏下建筑大师梁思成的手绘稿。

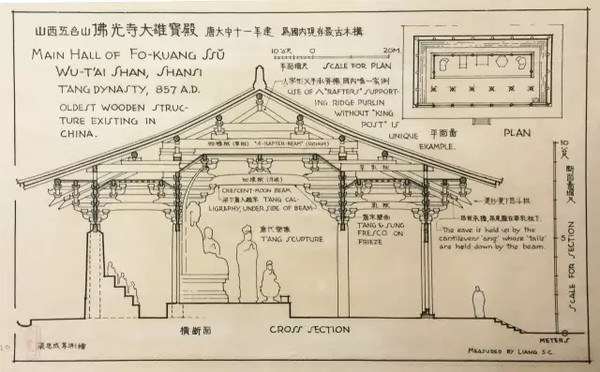

▲ 山西五台山 佛光寺大殿 剖面图

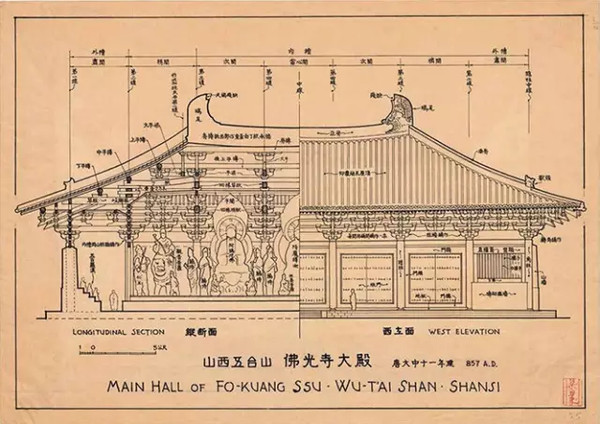

▲ 山西五台山 佛光寺大殿 剖面图

山西五台山 佛光寺大殿 剖面图

画栋描梁,图解营造,尺规作图和徒手绘画的完美结合


是不是看上去还挺美的?当然,前提是你是大师,绘图的时候不要出错,否则你想想,若是一张手绘工程图画错了,你还得拿个刀片去刮啊刮,一不小心刮出个洞来这图就废了。另外,各工程专业的图纸摞在一起,还得一一核对,看看有没有图纸差错。这时候千万别说你有空间想象力障碍啊!

到了20世纪90年代,建筑行业一阵风刮过来,CAD出现了:用CAD绘图(打印出图),用Word做文档,用Excel表格记录数据。一场“甩图板”运动取代了原来的手工时代,CAD逐渐成为建筑设计、施工等阶段的技术主角,春风得意。

然而,随着建筑业的快速发展,工程项目的复杂程度日益增高,CAD渐渐不能胜任,BIM渐露头角。那么,BIM与CAD有哪些区别呢?

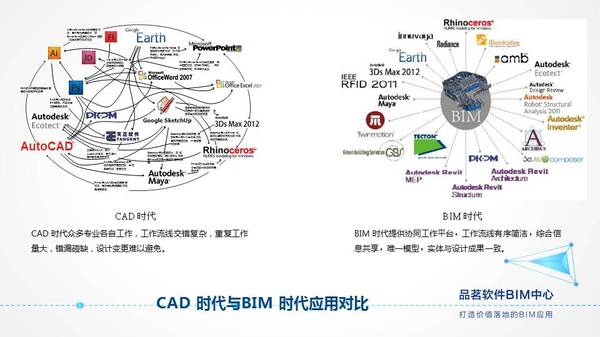

▲ 图片来源:品茗股份BIM事业部

图片来源:品茗股份BIM事业部

表现形式

  表达建筑物的图纸主要有平面图、立面图和剖面图三种。CAD时代,建筑项目的表现形式多以点、线、面的2D平面形式,再配合相关的建筑符号或标识,具有非常强的专业性,需要阅读人员有一定的专业知识以及空间想象力,信息沟通之间很难对称,造成双方理解不一致。

  而BIM时代,不同的视图从同一个模型中得到,它把现实中的建筑构件以3D空间为基准展现出来,无论是设计人员还是其他项目参与人员,所看的到都是真实中的门、窗、天花板等,以搭积木的方式建立一个3D可视化模型,提高各方对项目的整体认识与理解。

信息收集

  传统CAD对于建筑项目中的信息收集非常有局限性,而且经常因为技术原因造成信息的流失与浪费,无法形成信息集成式管理。BIM则不然,它可以通过信息化与参数化建立一个数据集成的模型,通过对模型中建筑构件的信息纳入,充分定义项目整体的性质。对传统点线面及符号构成的2D图纸,转变为门、窗、楼梯、管道、天花板等3D实体模型,并通过参数化加入属性,让项目参与各方能够更好地掌握项目整体,把控进度及成本。

工作模式

  CAD时代,工作模式上基本以专业为单位,建筑师画好各种平立剖图纸后,根据该图纸效果图、建筑设计、结构计算、机电模拟、造价算量、绿色节能等各专业各自为政,埋头干活,当本专业完成后再进行相互之间的校对与核查,但因为之前缺乏协同与沟通,经常造成设计变更。而一旦设计变更,意味着之前各专业工作需要逐一修改,再来一遍。

  而通过BIM的协同性特点,将各专业、各环节的数据及信息进行整合、集成及分析,通过建立协同平台将所有专业的模型导入统一的平台之下,打破传统信息传递壁垒,改善交流沟通的环境,实现信息之间的共享,让团队中所有成员都能够参与到项目之中。同时,各项建筑指标的变化,对后续工作的影响评估可实现高度自动化,大大提高工作效率,降低因信息之间不对称而造成的错漏碰缺。

支持范围

  传统CAD一般只能应付单一阶段的工作,例如设计或者施工,不能形成串联,更不用说项目全生命周期了。而BIM恰恰可以通过统一的BIM模型从设计阶段就开始考虑项目后期的施工及运维阶段所需的工作及信息的收集,大大提高了项目信息的使用率及延续性。在项目发展的各个阶段可以通过对模型中信息的填补、修正、调整,保持模型的统一性及实时动态性,为建筑全生命周期提供数据支持与帮助。

  水能载舟,亦能覆舟。二十年前, CAD也许成就了你,但在2017年的今天,如果你将BIM拒之门外, CAD可能会局限你的发展,从而落后于社会。????
